Směrové vrtání, obvykle nazývá horizontální směrové vrtání (dále jen HSV), využívá povrchové vrtné soupravy a elektronického zařízení k řízení vrtacího nástroje vedeného po předepsané trase skládající se z mělkých horizontálních a vertikálních oblouku. Jedná se o bez výkopovou metodu pro instalaci infrastruktury, jako jsou telekomunikace, energie, voda, kanalizace a plynu. HSV je vhodný pro různé půdní podmínky viz video a proto se upouští od kopaní výkopů. K tomuto účelu postačí vykopat startovací a cílovou jámu o rozměrech 1 x 2m o hloubce dle potřeby.
HSV je preferována při instalaci potrubí nebo staveb infrastruktury v rámci vodních cest, silnic, hustě obydlených oblastech, ekologicky citlivých oblastech a v oblastech, kde jsou jiné metody a náklady příliš vysoké. Instalace délky je možno až do délky 300m a do průměru cca 300mm potrubí, které je vtahované přes vtnou díru z různých materiálů, jako jsou PVC, polyetylén a další materiály. Metoda HSV se skládá ze dvou nebo tří etap, přičemž první etapa se skládá z vrtání pilotního otvoru na vytrasované cestě cca 180mm v průměru. Druhá etapa je již o rozšíření pilotního otvoru způsobem zpětným tahem s rozšiřovací hlavou zpět ke stroji. Tato fáze je také známá jako rozšiřování a to spuštěnou současně se třetí etapou a to vpažování chráničky do mikrotunelu. |
Stroj HSV a vrtací nástroje mají směrové ovládací funkce, které pomáhají zhotovitelovy provést nezbytné změny ve směrech vrtání nástroje jak horizontálně tak vertikálně.

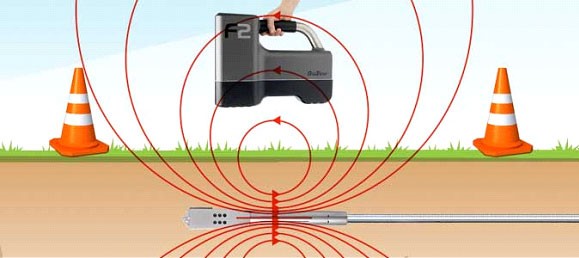

Typický HDD umístění systém se skládá z tří částí a to z vysílače (sondy), přijímače (ruční Locator), a vzdálený displej pro vrtačku operátora. Vysílač je umístěn v krytu vrtacího nástroje a reaguje na úhlu otáčení, směr a teplotu vrtací hlavy. Tyto informace jsou zakódovány do electro-magnetického signálu, který je detekován ručním lokátorem na povrchu.
Přijímač pošle informace od vysílače k počítači provozovatele na vzdálený displej.
Všechny vysílaná data jsou odeslána k operátoru na vrtacím stroji , který tyto informace použije při vedení stroje.
